Konzepterstellung für mein Gerät
Nachdem nun die Vorbilder beleuchtet wurden, geht es nun daran ein Konzept für mein Mixtur-Trautonium zu erstellen und zu entschieden, welche Bestandteile bleiben, welchen entfallen oder angepasst werden und was hinzu kommt.
| Nr. | Baugruppe | Funktion | Übernahme | Änderungen |
| 1 |
Tongenerator (TG) |
Erzeugt die 4 Subharmonischen (Rechtecksignal). Bearbeitet auch die Steuerspannungen vom Manual und es wird das GATE-Signale erzeugt. |
ja |
Nebenton auf jedem Kanal möglich andere Stimmung einstellbar |
| 2 | Teiler (TA) | Eingabe und Anzeige der SUB-Harmonischen, Steuerung des TG | ja |
Einstellungen speicherbar |
| 3 | Sägezahngenerator (SG) | wandelt das Signal des TG in ein Sägezahnsignal | ja | |
| 4 | Rauschgenerator und Rauschquelle (RG und RQ) | Mischt das SG-Signal mit der RQ und enthält einen VCA der vom KV gesteuert wird. | ja | zusätzliche Färbung und externen Eingang |
| 5 | Kanalverstärker (KV) | Bereitet die Steuerspannung für den RG auf. | ja | zzgl. NFG (LFO) |
| 6 | Schlagwerk (SW) | zwei Hüllkurvengeneratoren - werden vom Manual gesteuert oder sind selbsttriggernd (freilaufend) | ja | |
| 7 | Formantfilter (FF) | Formantfilter inkl. Eingang-/Ausgangsverzerrer | ja |
Erweiterung um Hochpass-Funktion zzgl. modulierbaren RESONATOR und INSERT Effekt.-Anschluss |
| 8 | Summenverstärker (SM) | Spannungsgesteuerter Verstärker (Manual/Pedal) | ja | inkl. einstellbarem Sättigungseffekt und PAN Funktion |
| 9 | Manual (OM/UM) | Spielmanual -> liefert Steuerspannung für Tonhöhe und Lautstärke | ja | optional auch per Klaviatur und spielbar |
| 10 | Kreuzschiene (KS) | Verteilt die 8 SG-Signale auf die Rauschgeneratoren | ja | neben passiver Verteilung sollen auch aktive Module wie Ringmodulator eingeplant werden. |
| 11 | Stellgrößen-Verteiler (SV) | ja | ||
| 12 | Formantverteiler (FF) | minimiert |
keine Verteilung aller Kanäle auf alle, sondern nur Zusammenfassung der Kanäle. |
|
| 13 | Flüssigkeits-potentiometer | optional | (muss noch geprüft werden) | |
| 14 | Bediengerät | nein | Nötige Schalter werden in die Baugruppen integriert | |
| 15 | Effekt (EF) | Neu |
Reverb, modulierbare PAN-Funktion |
|
| 16 |
zusätzliche LFO's (NFG & MG) |
Oszillator (0,01 - 10Hz) für Modulationen, kann vom Gate-Signal synchronisiert werden |
Neu | NFG und MG |
| 17 | Kopfhörer-Ausgang (KH) | Neu | ||
| 18 | Pedale (P) | exp. Pedale & Schalter für Teilerauswahl | ja | |
| 19 | Ein-/Ausgänge (EA) | Ein-/Ausgänge | ja |
Erweiterung um FX -SEND/REUTRN/INSERT sowie EXT.SIGNAL IN |

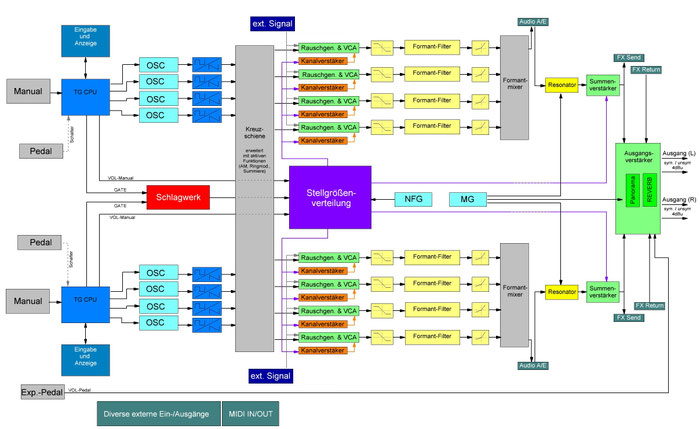

Es ergibt sich somit folgendes Blockschaltbild für mein Modern-Mixtur-Trautonium (MMT).
