Übersicht

Wo kaufen:

70% der Bauteile werdet Ihr bei "Reichelt" bekommen,

weitere 20% sind über TME und Mouser erhältlich. (Alten. Conrad, Völkner, Bürklin, Farnell, R+S und Musikding)

10% sind Exoten und über ebay oder über Online-Shops wie UTsource.net erhältlich.

Tipp: Bei den Bauteilen aus Fern-Ost bestellt ein paar mehr.
          Ausschuss ist hier durchaus möglich!

Was kaufen:

Wenn nicht anders angegeben, nehme ich folgende Bauteile.

• Kondensatoren bis ca. 500pF sind klassischen Keramik-Kondensator
  Bsp. Reichelt "KERKO 10P" (PS: die 30p gibt es bei Mouser)


• Kondensatoren 1nF - 500nF sind Vielschicht-Keramikkondensator
  Bsp. Reichelt "X7R-5 100N"

• WIMA Kondensatoren sind Folienkondensator Typ- MKS-2, FKP-2 oder FKS-2 (63-100V)
  Bsp. Reichelt "FKP2-63 1,0N", "FKS2-100 2,2N", "MKS2-63 22N"

• 1 - 100uF sind Elektrolytkondensator (Standard oder die 105° Version)
  Bsp. Reichelt "RAD 105 47/63"

Bei allen Kondensatoren auf das Rastermaß achten.

• Widerstände standardmäßig immer Metallschicht, 0207, 0,6 W, 1%
  Bsp. Reichelt "METALL 4,70K"
• Trimmer sind immer Präzisionspotentiometer, 25 Gänge, stehend (auf die PINS achten!)
  Bsp. Reichelt "64Y-10K"

Dioden, Transistoren und IC's sollten von der Bezeichnung eindeutig sein und kein Problem bei der Suche darstellen. Bei den IC Sockel setzte ich nur noch die gedreht, vergoldet Präzisionssockel ein.
Bsp. Reichelt "GS 8P"

LED und Abstandshalter sind auch von Reichelt:

Artikel-Nr.: V 321 (Flat-LED, 3,0 mm, bedrahtet, orange)

Artikel-Nr.: MEN 2818.3090  (Abstandhalter für 3 mm LEDs, Länge 9 mm)

Kommen wir zum großen Feld "Sonstiges".

• 3,5mm Buchsen sind vom Typ "PJ301BM Jacks" und gibt z.B. bei THONK
• Die 6,3mm Buchse mit dem extra Schalter "kbs632sch" gibt es z.B. Musikding.
• Die Buchsen- und Stiftleisten ( BL 2X10G8 und SL 2X10G ) sind Standardteile 2,54mm Raster und z.B. bei Reichelt erhältlich.
  Tipp: Anstelle der Stiftleisten würde ich Wannenstecker nehmen (Bei den Stiftleisten kann man die Module falsch/versetzt aufstecken ! PENG-KAPUTT ! ACHTUNG !)


• Die EMI-Filter (NFM41PC204F) gibt es bei Reichelt.
  Nachtrag 26.03.2020: Im Moment nicht lieferbar - als Ersatz Typ NFM41CC 223R
• Kühlkörper, Kabel, Sicherungen etc. sind Standardteile und fast überall zu bekommen.
• Die Switchcraft-Schalter "2*ON-ON-ON 46313LDRX" und "2*UM 46206LRX"
  gibt es u.a. bei Mouser
• Der Ringkerntrafo mit 2*17V ist etwas seltener (typ. sind 2*18V, aber dann muss der Spannungsregler mehr Leistung vernichten und wird heißer).      2*17V 160VA sind z.B. bei TME zu finden.

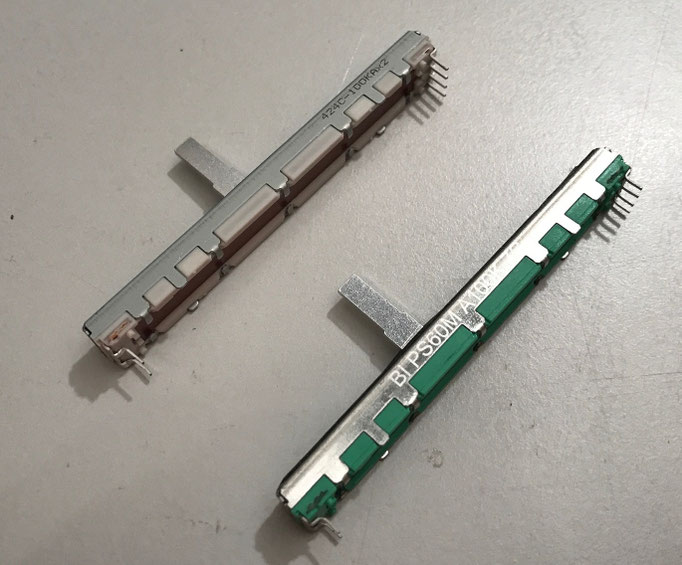

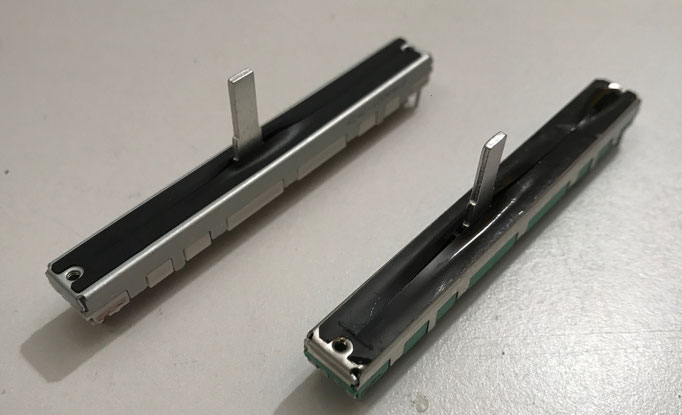

• Die Slider habe ich von der Marke "TT Electronics" genommen, Typ "PS60M-0M C2 L R100k"
  PS60M-0M ist die Ausführung 60mm Metall, C2 ist "Lever" Type und Höhe ( 15mm !! )

  -> ACHTUNG bei TT gibt es zwei Unterschiedliche LIN Typen ( B und L (B0) )

  Alternativ passen auch die ALPS Serie PS60 ( Artikel 401547, 401549 )
  Die Slider gibt es bei Mouser, Conrad, Völkner....bitte genau ins Datenblatt schauen!
• Die Knöpfe für die Slider gibt es z.B. bei THONK ( Achtung: Die Knöpfe bei RS Components sehen genauso aus, haben aber einen anderen Shaft)
• Relais sind in der BOM nicht alle eindeutig:
     Netzteil:                          FIN 40.61.8 230V
     Audio-Endstufe:            G6B 2S 24DC
     GP3 - SEQ MP10:          FRT5 5V
     GP1  VCO's MP2,3,4:    MS 7175-L 12V

Probleme bei der Beschaffung der 1M LOG Slider.

Hier die Lösung:

Diese Slider können ersetzt werden durch 100k LOG. Dann müssen allerdings die Ladekondensatoren entsp. angepasst werden.

Also bei:

GP2:  C37 + C38 + C39 von 1u auf 10uF (lowESR Typen)

GP4:  C3 von 100n auf 1u (kein ELKO !!)

           C50 + C51 von 2u2 auf 22u (lowESR Typen)

Hintergrund ist die Ladezeitkonstante:  t(c) = R * C; nach ca. 5 t(c) sind 99% erreicht.

Für eine optimale Anpassung sollten aber auch die min. Zeiten (A/D/R) berücksichtigt werden.
Hier sind die Ladeströme zu erhöhen. Also noch folgenden Bauteile anpassen:

GP2:    R124 von 18k auf 1k8

             R125 von 10k auf 1k

             C41 von 10u auf 47u (bis 100u mgl.)

             R133 von 1k auf 270 Ohm*

GP4:    R98/99/100/101 von 100 auf 10 Ohm

            R102 von 1k auf 100 Ohm

Auf den beiden Oszi-Bild seht ihr die ADSR-Kurve an einem MS2600NG mit 1M Slider (Gelb) und zum Vergleich mit 100k Slider (Lila).

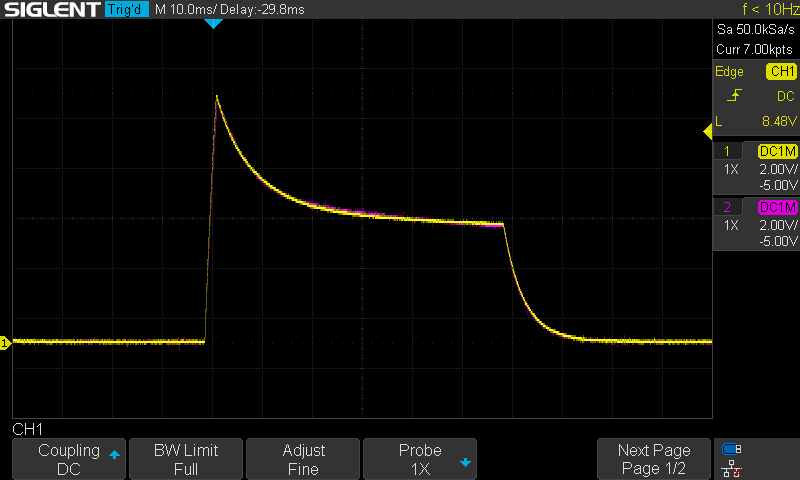

Bild 1: kurze ADR Zeiten - 10ms/div

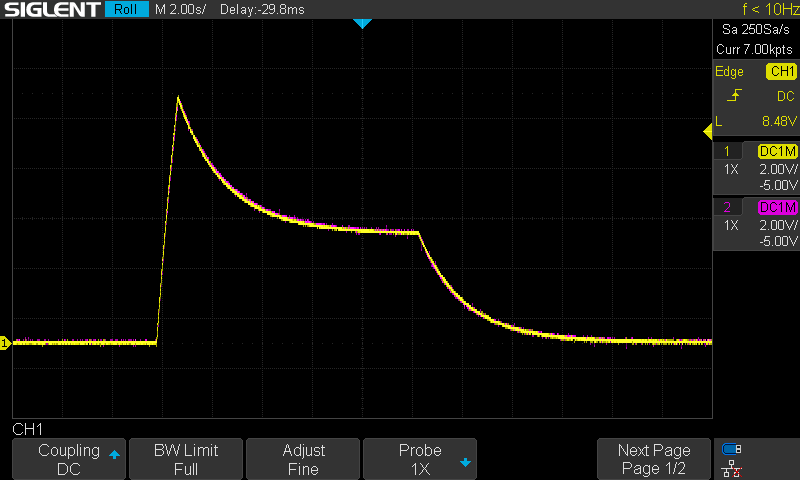

Bild 2: lange ADR Zeiten - 2s/div

* Ja, hier wären 100 Ohm ideal, aber die Schaltung macht das nicht mit. Der Fehler liegt allerdings nur bei ca. 2 ms. Das sollte vertretbar sein
